Un boîtier qui déclenche l'aspiration d'un atelier
Boîtier à base d'Arduino et de capteurs de courant qui active automatiquement l'aspiration d'un atelier.
Arduino
Capteurs de courant
Relais
Impression 3D
Le projet
Mon père, Christophe Petit, est technicien de machines à bois. Un de ses clients avait besoin d'un outil pour déclencher l'aspiration de l'atelier dès qu'une machine de découpe se met en route.
La raison est simple : la poussière de bois est toxique pour la santé, et l'aspiration évite de la respirer. L'aspiration existait déjà, mais elle était manuelle, et une règle leur imposait de la rendre automatique.
Stack technique
Électronique

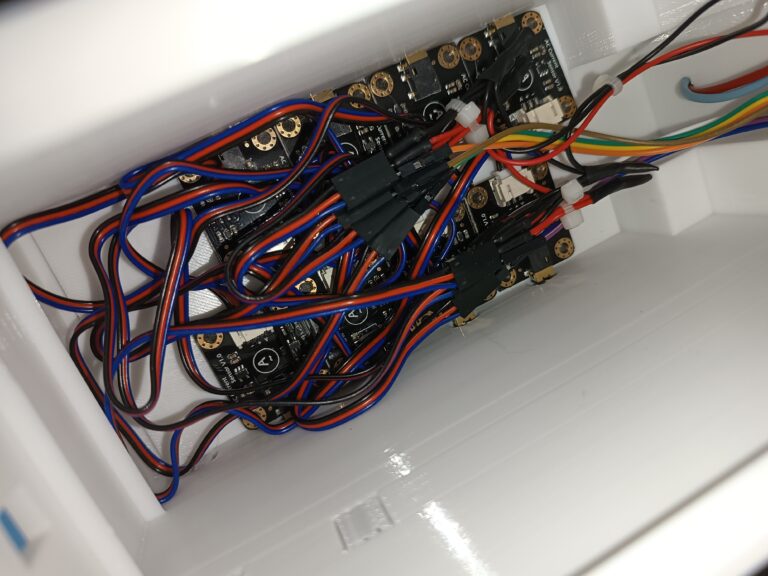

8 capteurs de courant ACMesurent la consommation des machines de l'atelier.

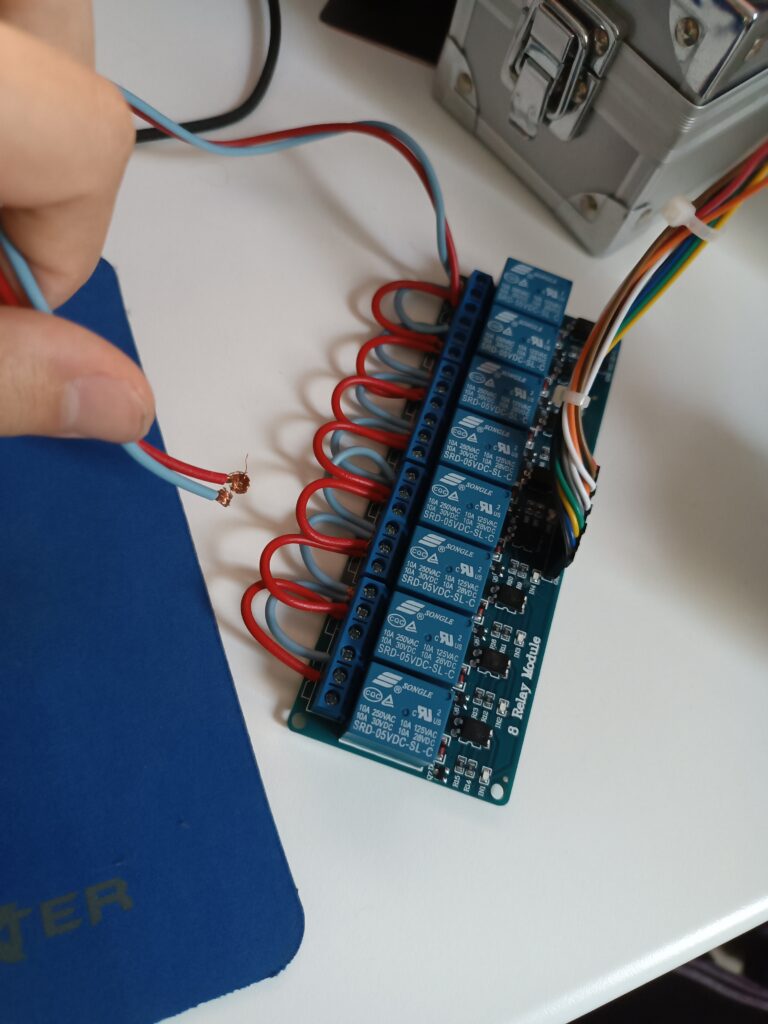

Module 8 relaisEnvoie le signal qui déclenche l’aspiration.
ArduinoAnalyse les mesures et pilote les relais.
Fabrication

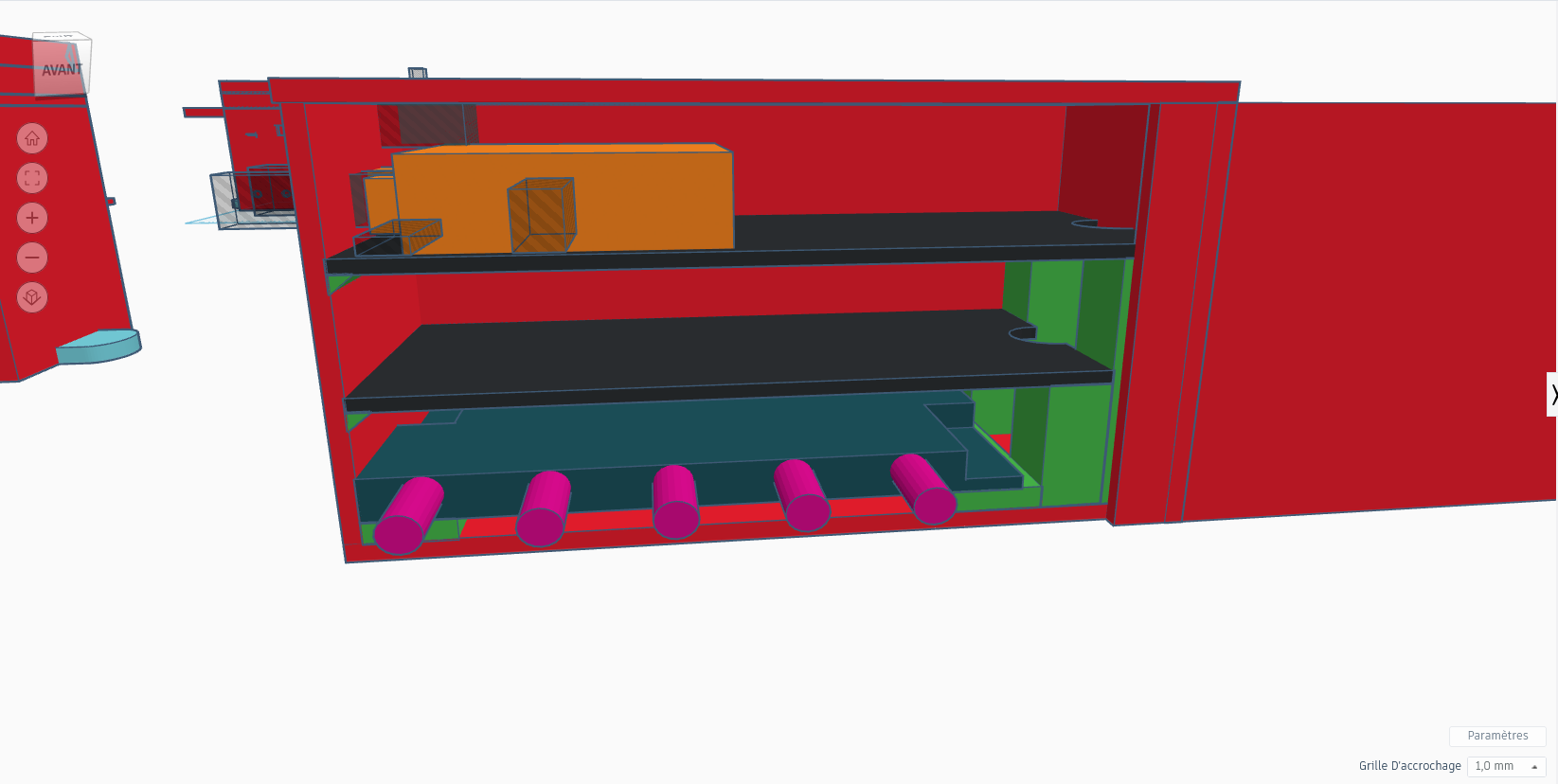

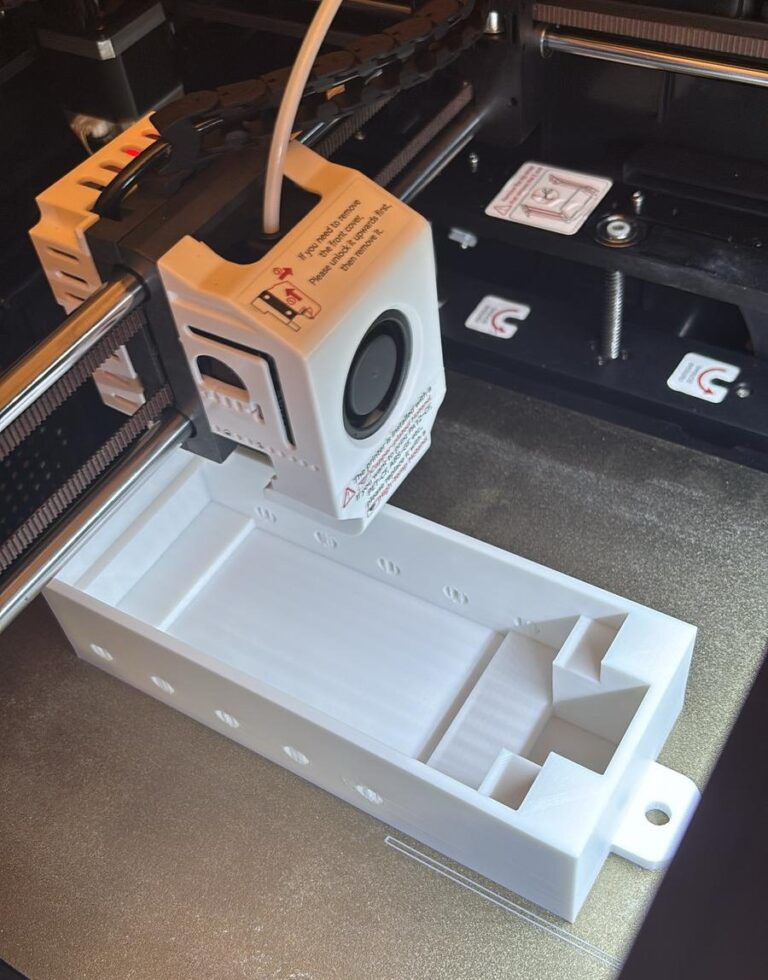

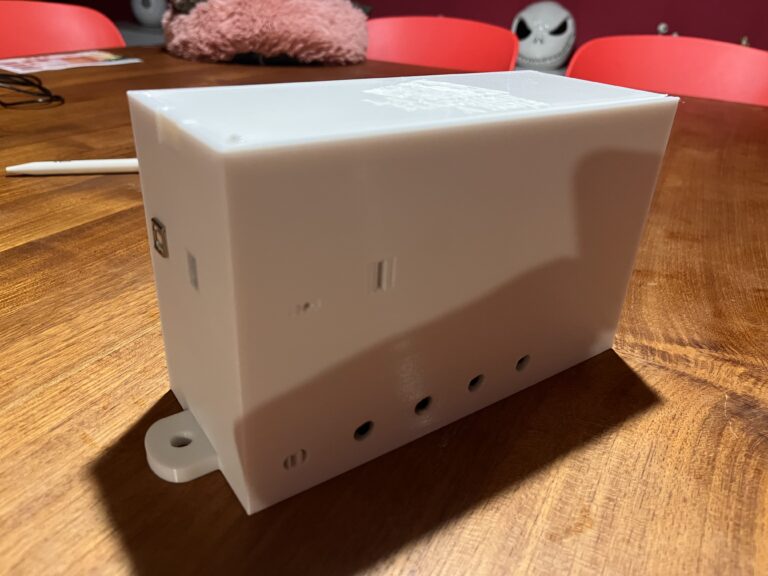

Impression 3DBoîtier imprimé sur mesure pour contenir toute l’électronique.
Résultat
Le boîtier mesure la tension du courant des machines de l’atelier.
Au-delà d'un certain seuil, la machine est considérée en marche et le relais active l'aspiration.
Quand la machine s'éteint, l'aspiration s'arrête après un délai configurable, par exemple 15 secondes.
